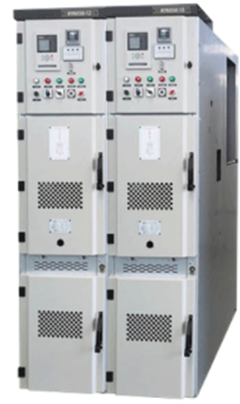

KYN550-12系列交流金屬封閉式開關設備

1、 概述

KYN550-12系列交流金屬封閉式開關設備，是隨著中壓開關設備的技術不斷進步而發展起來的新一代中壓空氣絕緣金屬鎧裝手車式結構的開關設備，秉承了KYN28A-12系列產品的特點及操作規范，而且在絕緣技術、溫升控制、爬電距離等關鍵技術加以提升，其柜體寬度為550mm，配置相間距為150mm的手車式真空斷路器，具有占地面接小、結構緊湊、可靠性高、功能*、滿足“五防”等特點。

適用于3.6KV～12KV三相交流單母線或單母線分?jǐn)嗟呐潆娤到y(tǒng)，作為接受和分配電能的開關設備，廣泛應用于發電廠、變電站、新能源、工礦企業、市政工程、建筑住宅、交通、學校、醫院、商業中心等場所，滿足各類用戶的需求。



2、正常工作條件

2.1、戶內、環境溫度：上限+40℃、下限-15℃；

2.2、相對濕度：日平均值不大于95%，月平均值不大于90%；

2.3、海拔高度：不超過1000M；

2.4、飽和蒸汽壓：日平均值不大于2.2×10^-3MPa，月平均值不大于1.8×10^-3 MPa；

2.5、地震烈度：不超過8度；

2.6、無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所。

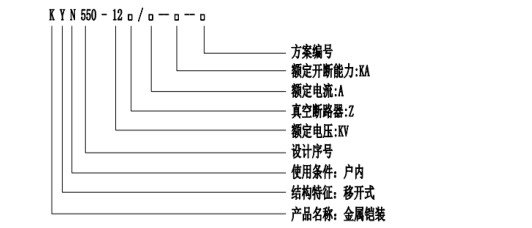

3、型號說明

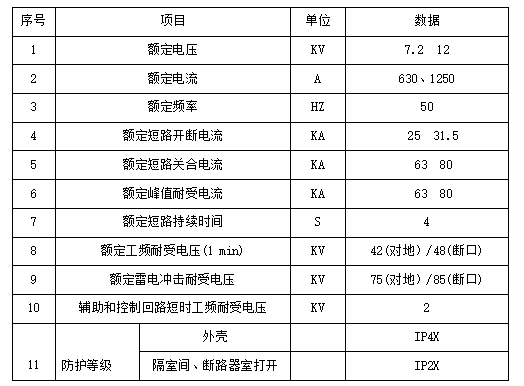

4、主要技術參數

5、產品特點

5.1、真正的小型化、智能化、少維護、高可靠性的緊湊型開關設備，可與傳統的KYM28A-12柜*拼柜，并且*多可以節省50%空間。

5.2、觸頭盒及配套的觸頭盒轉接T型銅排，電流互感器（相間距140mm）、接地開關（相間距140mm）為*新開發設計并取得*產品。

5.3、觸頭盒銅排、互感器銅排、接地開關銅排全部為豎直安裝，采用立彎方式一體成型，減少中間螺絲聯接接頭，無需采用復合絕緣即可滿足12KV空氣絕緣相間及相對地≥125空氣凈距離要求。

5.4、柜體整體結構、機構、五防聯鎖沿襲傳統的KYN28A-12柜設計，通用性高，適配多種斷路器，可以配電動底盤車和電動接地開關、視頻監控等元器件，實現開關設備智能化。

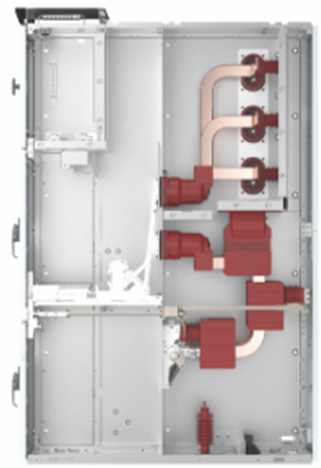

6、內部布置示意圖

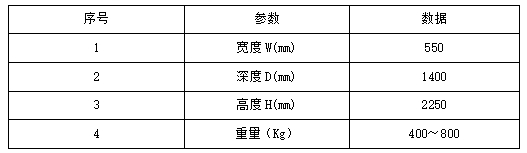

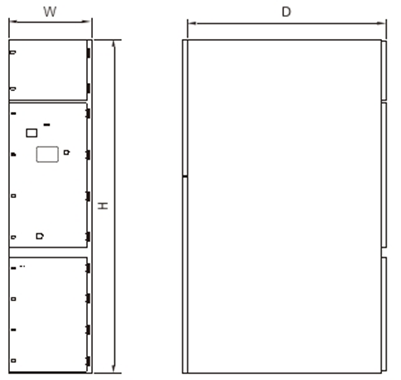

7、外形及安裝馳尺寸



8、訂貨須知

定貨時用戶需提供下列資料：

8.1、主接線方案編號及單線系統圖；

8.2、開關柜排列圖、平面布置圖（或并柜圖）；

8.3、二次回路接線原理圖、端子排列圖。

8.4、開關柜主要元器件的型號、規格、數量；

8.5、特殊器件請?zhí)峁S家及相應技術資料；

8.6、主母線的規格、材質，柜體顏色等；

8.7、需要母線橋時，提供跨距和高度尺寸；

8.8、備品、備件的名稱及數量；

8.9、開關柜使用在特殊條件時應在訂貨時提出。
