KJY1-10/630系列高壓預付費戶外計量柜

1、概述

KJY1-10/630系列高壓預付費戶外計量柜，是為滿足智能化變電站(開閉所)、配網自動化、用電信息采集自動化的需要而開發一種計量裝置。本產品廣泛適用于交流50HZ，額定電壓10(6)KV,額定電流630A以下的中小型電力系統中,作為電能計量及控制之用?？砂惭b在公園、居民小區、工礦廠區的路邊草坪，與用戶箱式變電站、變電站(開閉所)等配套建設。

2、使用環境條件

2.1、海拔高度小于1000m。

2.2、周圍空氣溫度上限不超過+40°C，下限不超過-20°C，日平均溫差25K。

2.3、污穢等級IV級。

2.4、履冰厚度10mm。

2.5、安裝場所無易燃、易爆、化學腐蝕性物資的存在。

2.6、地震烈度不超過8度。

2.7、10(6)KV中性點不接地系統，或中心點經過消弧線圈接地的系統。

3、執行標準

GB1984-2003 高壓交流斷路器

GB3804- 2004 高壓交流負荷開關

JB/T7122-2007 交流真空接觸器基本要求

GB1208-2006 電流互感器

GB1207-2006 電壓互感器

GB/T16934-2013 電能計量柜

DL/T593-2006 高壓開關設備和控制設備標準的共用技術要求

GB2682-81 電工成套裝置中的指示燈和按扭的顏色

GB4208-1993 外殼防護等級

4、型號含義

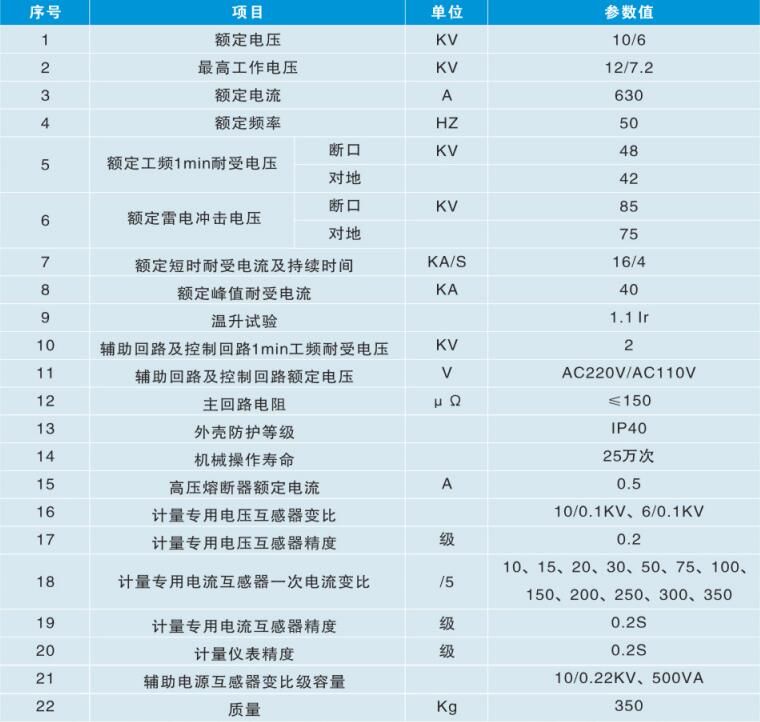

5、主要技術參數

6、產品標準方案圖

7、內部安裝示意

8、訂貨須知

8.1、 產品名稱、型號、額定電壓、額定電流。

8.2、變壓器容量、計量CT變比、計量?jī)x表數量。

8.3、一次控制開關選型:永磁真空負荷開關、真空接觸器。

8.4、訂貨數量、交貨期及其它要求。

8.5、大電流計量采用真空斷路器時，選擇KYJ2型，用戶需另行索取技術資料。
